WORKS04通し研磨加工

センタレス研磨は円筒研削の一種ですが、ワークを支えるセンターがなく、center-less＝心なしと呼ばれています。
センタレス研磨が優れている点として、ワークを調整車とブレードで全長にわたって指示しているため、ワーク自身の変形を最小に抑えることができ、高精度の研磨が可能となることです。

特徴
  • 段付きのないワークに対応可能。
  • 公差、真円度が良い。
当社の機械で可能な
ワークおよび公差
  • 直径Φ3～30mmまで　長さは180mmまで対応。
  • 公差0.006　真円度0.002

センターレス研磨

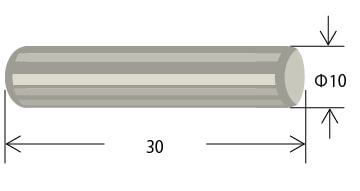

  • ストレートピン
    通し研削加工 ストレートピン
    寸法公差

    Φ10

    +0.015+0.006

    研磨部位L=30
    材質焼入れ品

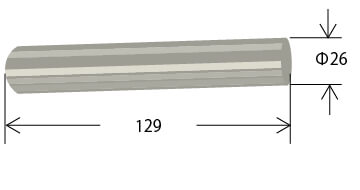

  • スリーブ
    通し研削加工 スリーブ
    寸法公差

    Φ26

    0-0.033

    研磨部位L=129
    面粗さ0.8s
    材質SUS304

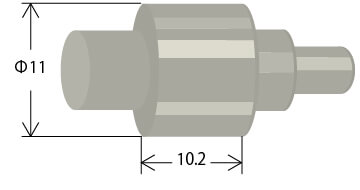

  • ピン
    通し研削加工 ピン
    寸法公差

    Φ11

    +0.02-0.01

    研磨部位L=10.2
